Clicca sul modello OMBRA&SOLE per la relativa scheda montaggio:

Aurora
Caterina
Letizia
Metra
Rebecca
Molly
Jolly

1 • Controllare il numero di fori in base alla dimensione della tenda ordinata e agli occhielli presenti sul bastone.

2 • Forare la superficie con il trapano munito di apposita punta cercando di distanziare equamente i fori in modo da distribuire uniformemente il peso (gli occhielli presenti sul bastone sono mobili).

3 • Munirsi di trapano ed effettuare i fori usando una punta da 6cm.

4 • Avvitare i tasselli e agganciare gli occhielli in modo da assicurare la tenda.

5 • Infine montare la tenda.

6 • Ove necessario, tagliare la parte finale della tenda in modo che sia distante dalla superficie almeno 1 cm. Per il taglio utilizzare un cutter o delle forbici professionali.

Montaggio tende ermetiche in Cristal con guide laterali La tenda ermetica antivento deve essere montata perfettamente dritta


TENDA ANTIVENTO GRECALE AURA 👉 CLICCA QUI
    1.
  1. Dopo aver forato ed inserito i tasselli nella parete è possibile ancorare i supporti del cassonetto
  2. È ora possibile agganciare la tenda ai relativi supporti attraverso un meccanismo ad incastro mediante l’utilizzo di una brugola che va avvitata una volta che la parte superiore del cassonetto aderisce perfettamente al supporto.
  3. Inserire lo spazzolino all’interno delle guide .
  4. Inserire i catenaccioli nel terminale e fissarne i blocchi all’interno delle guide.
  5. Inserire le guide all’interno della bocca del cassonetto avendo cura di far passare il terminale ed i frangitratta all’interno di esse.

Manuale di posa, come da indicazioni riportate nella UNI 11515-1 e nel Bollettino Tecnico
MMFA.

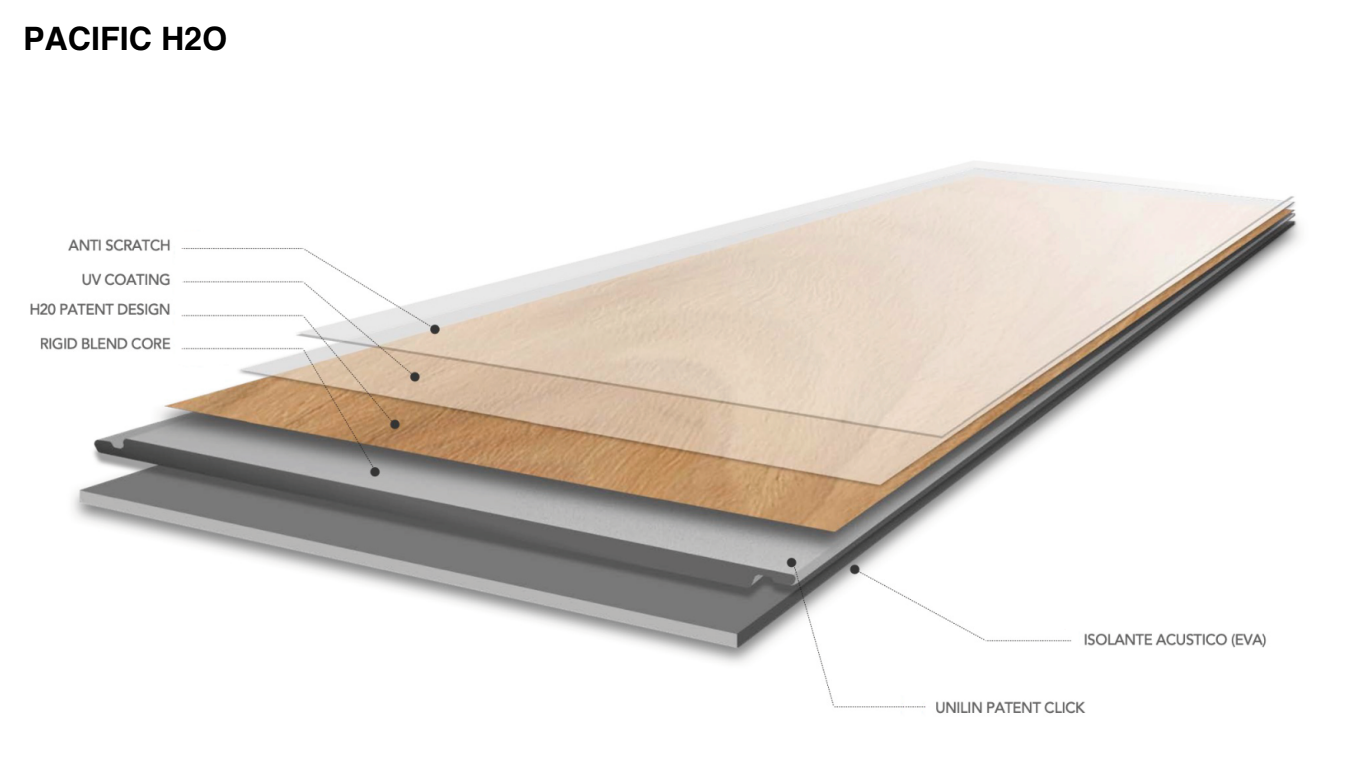

pacific h2o

Gentile cliente, prima di procedere alla posa del pavimento Pacific H2O ti informiamo che
devono essere eseguiti i controlli come indicato dal Bollettino Tecnico MMFA e come
previsto dalle indicazioni della UNI 11515-1, al fine di garantire una corretta posa e una
lunga durata del pavimento stesso.


Il pavimento Pacific H2O è solo per un uso all’interno della abitazione e non può essere
posato in esterno; i pavimenti Pacific H2O sono sensibili alla variazione di temperatura;
pertanto, nelle aree sottoposte a luce solare è consigliabile l’utilizzo di tendaggi alle finestre,
eventuali lavori edili o pitture devono essere terminati prima dell’inizio della posa, i
serramenti devono essere già montati.


Eventuali dubbi devono essere sottoposti al nostro ufficio tecnico prima della posa, la posa
fai da te è indicata per la posa di una singola stanza, per la posa di un’intera abitazione è
consigliabile affidarsi a posatori/installatori professionisti.



Verifiche pre-posa:

– Verifica della planarità
– Verifica dell’umidità residua o di risalita
– Posa su pavimentazioni esistenti

– Il letto di posa deve essere monolitico e possedere le caratteristiche riportate al punto
6.1.1.2 della UNI 11515-1, il pavimento Pacific H2O non possiede caratteristiche di
resistenza meccanica


– Verifica della planarità, la verifica si esegue con Staggia (profilo metallico a sezione
rettangolare da 2 mtl), che deve essere disposta in ogni direzione ed anche in
prossimità delle fasce perimetrali, con l’ausilio di cuneo con un’accuratezza di almeno
0,5 mm. La misurazione deve essere ripetuta almeno 5 volte per ogni stanza, e
almeno 5 volte ogni 36 m2. Se si rilevano frecce uguali o superiori a 3 mm bisogna
intervenire per eliminare le difformità con prodotti idonei.


– Verifica dell’umidità residua o di risalita, in caso di massetto nuovo l’umidità residua
non deve essere superiore al 2% misurata con apposito strumento, tra il massetto e
il solaio in latero cemento deve essere presente una barriera al vapore in PE da
almeno 200 micron o prodotto equivalete con una performance non inferiore a
SD75m; nel caso di posa su pavimentazioni esistenti deve essere prevista una
barriera al vapore in PE da almeno 200 micron o prodotto equivalete con una
performance non inferiore a SD75m. Se non è possibile verificare o accertare la
presenza di una Barriera al Vapore in PE da almeno 200 micron o prodotto
equivalete, è consigliabile posizionarne una.


– Posa su pavimentazioni esistenti; è possibile posare i pavimenti Pacific H2O su
pavimentazioni esistenti che rispettino le caratteristiche al punto 6.1.1.2 della UNI
11515-1, i vecchi pavimenti devono essere perfettamente ancorati sul supporto, non
si possono posare i pavimenti Pacific H2O su moquette e pavimenti Tessili, non si
possono posare su pavimenti esistenti già posati con la tecnica Flottante.


– La Superficie di posa deve risultare perfettamente pulita.


– È consigliabile fare un rapportino riportante la data e le misurazioni rilevate.



Prima di iniziare l’installazione:

Accertato e verificato quanto sopra, ricordiamo che il materiale deve essere stoccato in
cantiere almeno 72 ore prima della posa per l’acclimatazione, lasciato nell’imballo originale
e appoggiato a terra.


Le condizioni ambientali consigliate per una corretta posa sono le seguenti:
– temperatura dell’ambiente compresa tra 10°C e 30°C
– umidità ambientale compresa tra il 35% e l’80%

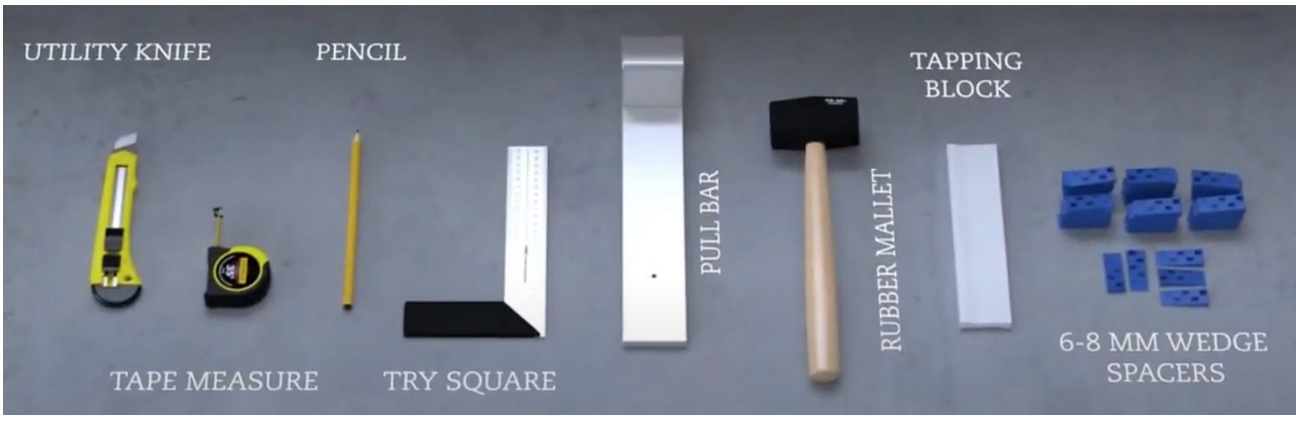

Nella posa Fai da Te è importante avere tutti gli strumenti idonei per una buona riuscita della
posa.
– Metro
– Matita
– Rigo e Squadretta
– Cunei distanziatori (5 mm)
– Cutter o Sega Circolare (vi raccomandiamo massima prudenza nell’utilizzo)
– Mascherina per le polveri
– Abbigliamento adatto
– Occhiali Protettivi e quant’altro previsto nei DPI



pacific h20 o



Installazione:

Deciso il lato di partenza, aprire + pacchi insieme e prelevate le doghe una per ogni pacco,
Verificate sempre prima di posare che le doghe non presentino difetti e rotture.
Posare la Barriera al Vapore, se non presente.
Tra una stanza e l’altra sarebbe opportuno applicare un giunto di dilatazione,
il pavimento nasce per la posa flottante e pertanto non deve essere bloccato da nessuna
parte, prevedere sempre uno spazio di almeno 5 mm tra il pavimento e le superfici verticali.

aa

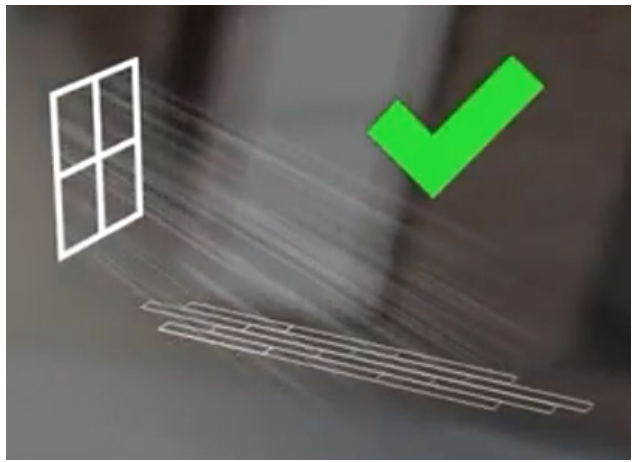

Come regola generale il pavimento andrebbe
posato nella stessa direzione della luce solare
che entra dalla finestra principale.



Se posate in una stanza unica non è consigliabile superare la misura massima di 12 m sul
lato lungo e 8 m sul lato corto della doga stessa.

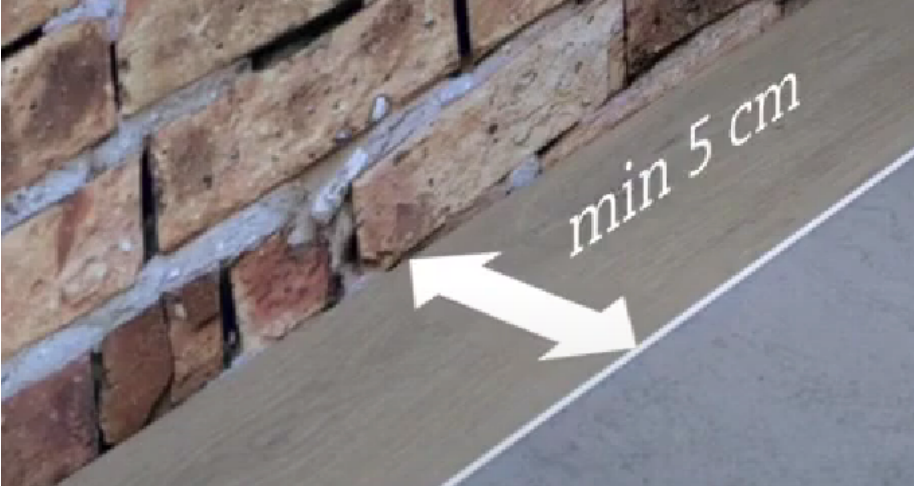

Di norma la larghezza minima del pannello non deve essere inferiore a 5 cm, tenete conto
che le teste delle doghe devono essere Sfalsate almeno di 1/3 della lunghezza della doga
stessa.



a

Nella Posa su riscaldamento a pavimento, oltre alle verifiche di cui abbiamo già
precedentemente scritto, è opportuno aver già testato l’impianto prima della posa, il
pavimento Pacific H2O è progettato per essere posato su impianti di riscaldamento idronici
senza subire deformazioni o danni, è comunque opportuno confrontarsi con il fornitore
dell’impianto stesso; l’impianto deve arrivare ad un massimo di temperatura di esercizio non
superiore a 27° in modo graduale, sarebbe opportuno, partendo dall’accensione, di salire al
massimo di 5° al giorno.


L’umidità ambientale andrebbe monitorata e non dovrebbe mai scendere sotto il 35% e mai
salire sopra l’80%.
